冷却塔隔音降噪改造需求说明-上海科华

一、需求背景说明

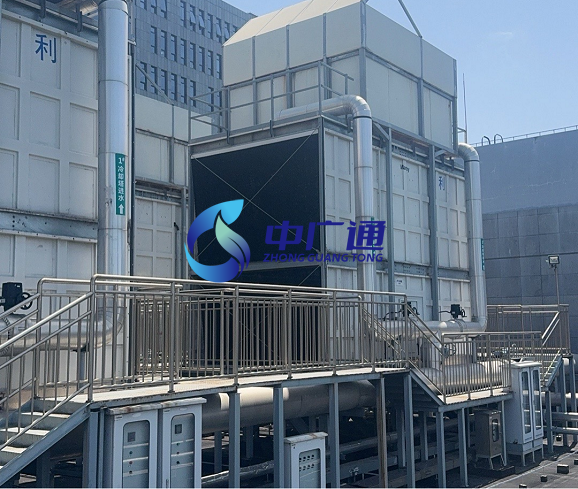

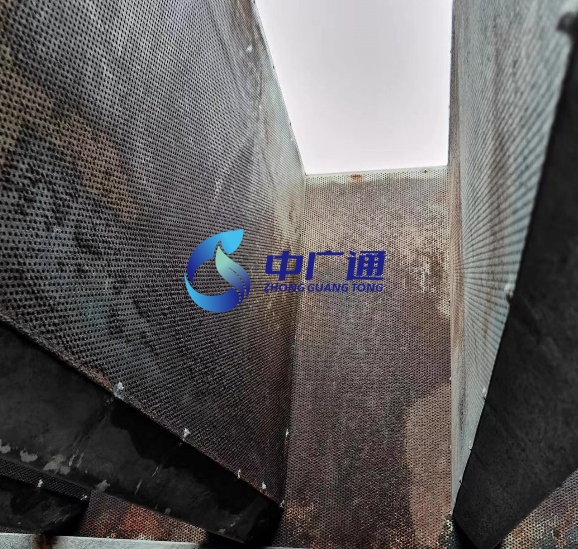

科华数据上海科众数据中心，C栋5F楼顶4台冷却塔，冷却塔因噪音问题风口做了消声器处理，4台冷却塔外围是隔音屏障，由于年久失修，板材耐腐蚀度不够，冷却塔风口处消声器及板材已经老化脱落冷却塔的隔音降噪设施腐蚀严重，部分隔音降噪设施已腐烂开焊今后将带来巨大的安全隐患，已对冷却塔风机运行造成一定的风险，现需进行维修更换。







二、冷却塔隔音设施改造

1、本次改造是对4台冷却塔塔顶上所有隔音板进行改造更换。

2、冷却塔周围消声屏障部分生锈腐蚀部分进行维修更换。

三、方案说明

1、冷却塔隔音材料原有说明

1、隔音板：降噪设施原有材料为镀锌铁板（金属隔音板为100mm厚、背板1.0mm厚、面板0.7mm镀锌穿孔板，孔径≤ↂ2.5，穿孔率20%~30%表面喷塑。

2、消声插片：为穿孔镀锌铁板双面叶片厚度为80mm镀锌穿孔板，孔径≤ↂ2.5，穿穿孔率20%~30%表面喷塑。

3、检修门：（金属隔音板为100mm厚、背板1.0mm厚、面板0.7mm镀锌穿孔板，孔径≤ↂ2.5，穿孔率20%~30%表面喷塑。

4、消声屏障：（金属隔音板为100mm厚、背板1.0mm厚、面板0.7mm镀锌穿孔板，孔径≤ↂ2.5，穿孔率20%~30%表面喷塑。



33333




四、运维方案

1、隔音板：替换成304不锈钢材质全频御声板、背板是不锈钢板、面板为单面穿孔不锈钢板，（金属隔音板为100mm厚、背板1.0mm厚不锈钢板、面板0.8mm不锈钢板穿孔板，孔径≤ↂ3.0，穿孔率20%~30%表面喷塑）、现有钢架进行防护处理、加固处理等。

2、消声插片：替换成304不锈钢双面穿孔的吸声板材（叶片厚度为80mm孔径≤ↂ3.0，穿孔率20%~30%表面喷塑）。

3、检修门：重新定制制作304不锈钢材质，背板是不锈钢板、面板为单面穿孔不锈钢板，（金属隔音板为100mm厚、背板1.0mm厚不锈钢板、面板0.8mm不锈钢穿孔板，孔径≤ↂ3.0，穿孔率20%~30%表面喷塑）保证隔声门耐腐蚀性。

4、消声屏障：生锈位置将原有面板替换，替换成304不锈钢材质单面穿孔（面板0.8mm不锈钢穿孔板，孔径≤ↂ3.0，穿孔率20%~30%表面喷塑）

五、施工技术要求

冷却塔隔音施工工艺技术要求

1、冷却塔风机上方隔音降噪设施更换后，满足国家标准《工业企业厂界环境噪声排放标准》GB12348-2008中的二类标准，即昼间噪声值≦60dB(A)，夜间噪声值≦50dB(A)，扣除车辆噪声、未做降噪设备噪声等背景噪声。

四、改造实施风险及规避

冷却塔塔顶隔音施工属于高空作业，施工时应做好防护，谨慎施工。

序号

危险点

预控措施

1

高空坠落

1、脚手架搭设人员、油漆刷涂人员都必须持有高空作业证；

2、所有脚手架必须验收合格才能使用

3、所有的安全工器具必须验收合格才能使用；

4、普通高空作业必须使用安全带，使用自制吊篮、吊板时，除了使用安全带外，还必须配备防坠器或安全绳，进行双重防护；

5、风力≥5级时不得进行高空作业。

2

火灾、爆炸

1、油漆属于危险品，具有易燃易爆的特性，油漆的存放和使用必须遵守国家和厂内有关危险化学品的规定。

2、所有油漆必须存放于危险品库中，并严格遵守危险品库管理规定。

3、油漆与电焊禁止垂直交叉作业，在上方有电焊、动火作业时，下方不得进行油漆作业；

4、油漆桶在不用时必须盖好，防止焊渣掉入造成火灾；

5、油漆必须根据半天的用量进行领用，不得超量领用造成现场堆积。

6、划清工作区与安全区，施工现场要安全标志线禁止无防护的人员进入 磨料直接或间接射及的区域

3

高空落物

1、戴好安全帽并系好帽带；

2、工作前检查作业现场上部有无落物的可能，如有隐患必须通知相关部门、人员进行排除，然后才可施工；

3、做好防止高空落物措施，防止随身工具掉落伤人；

4、禁止垂直交叉作业。

4

误动误碰设备

1、工作过程中严禁触碰工作设备、钢梁以外的任何设备、开关、管道等；

2、行走、作业、休息时不可踩踏或坐在任何管道、设备或保温上；

3、变换作业位置前必须先注意看，不可碰撞到其他设备。

4、在进行电气、热控设备的防腐前，必须由对应的防腐责任人和有关专业技术人员事先对防腐工作人员进行有针对性的安全交底，同时对现场防腐施工过程进行严密跟踪和严格把控，必要时应停运设备再进行防腐，防止出现误碰误动或因施工导致设备损伤、误报警甚至出现跳闸等事故。

5

触电

1、电源线及灯具绝缘良好，无电线破损现象，同时使用漏电保护器；

2、电源线穿过走道时需架空放置，不得妨碍通行，或存在被踩踏的可能，

3、所有电源线布置必须遵守横平竖直的原则，禁止乱拉乱放；

4、所有电动工具需检验合格；

5、对于带电设备禁止使用水刀除锈和喷砂除锈，除非做好防护措施并经业主检查认可。

6

文明卫生

1、作业前必须对作业区域进行围护，对于高空的作业，须提前在该区域地面做好围护；

2、每日完工前必须把施工现场清理干净；

3、每天完工后将所有工器具带回仓库并摆放整齐，严禁将油漆存放在现场；

4、现场工器具摆放整齐；

5、油漆搬运、调和和刷涂过程中不得出现喷溅、流淌、滴落，刷涂过程中不得污染其他设备，不得造成二次污染，一旦污染，必须立即擦洗掉，防止凝固后无法清理。

6、对于涂装设备上有铭牌、标志、警告牌的，须在施工前用胶布等覆盖保护好，完成全部刷漆工作后再撕掉，防止污染铭牌、标志和警告牌。



六、质保及售后

1、改造完成后相关改造内容质保期3年。

2、在质保期内，如发现质量问题或异常情况，供应商需在8小时内到达现场，24小时内完成相关检修。
